商品の詳細:
|
| モデル: | G HSKT30 | 手術台: | 300x300mm |
|---|---|---|---|
| 標本の最高重量（kg）: | 30kg | 衝撃の脈拍: | 半分の正弦 |
| 加速範囲（m/s2）: | 20----10000g | 脈拍の持続期間の範囲（氏）: | 0.2~11 |
| 二重多くの衝撃のアンプ: | DMSA150 | テーブル: | 150x105mm |
| 加速度: | 30000g | パルス期間: | 0.06ms~0.3ms |
| ペイロード: | 2.5kg | ||
| ハイライト: | 高い加速衝撃試験システム |
||

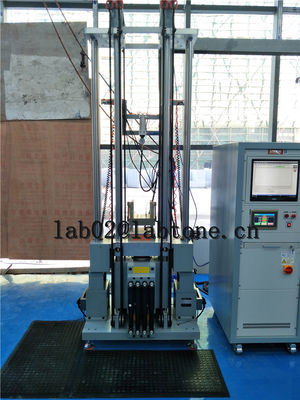

高加速ショックテストシステム 製造者 10,000G @ 0.5ms 30000g@0.12ms

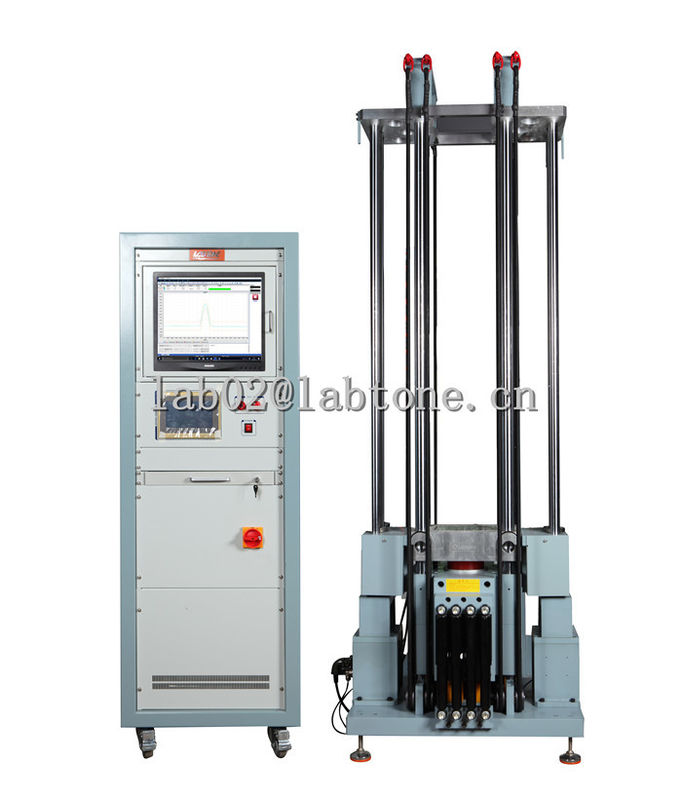

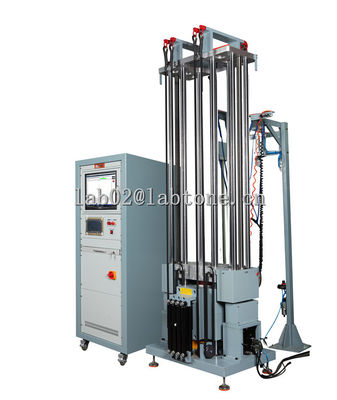

G-HSKT衝撃装置は,マイクロデバイスの特殊な高速衝撃試験を行うために設計された高速衝撃装置である.
G-HSKTには地震ベース,テーブル,リフティングシステム,ガイドコラム,ブレーキシステム,ショックパルス発生器,ショック波測定器が含まれます.
標本はテーブルに固定され,テーブルは弾性システムによってベースに加速され,ベースから反転した後,ブレーキシステムによって停止されます.
テーブルは垂直のクロム塗装されたガイドコラムの上に導かれます.ガイド棒はテーブルブレーキシステムの反応の表面としても使用されます.
システム仕様
このセクションにはシステム仕様,システム性能,ショック能力が含まれます.
| モデル | G-HSKT30 |
| テーブルサイズ | 300 mm × 300 mm |
| 基礎重量 | 550kg |
| テーブル重量 | 40kg |
| 機械の重量 | 1680kg |
| 最大 標本重量 | 30kg |
| 最大 期間 | 11ms |
| 最短期間 | 0.2ms |
| 最低落下高度 | 10mm |
| 最大落下高度 | 1500mm |
システム性能
| モデル | G-HSKT30 |
| 半正弦 | |
| マックス速度 | 18.6m/s |
| 最大加速 | 10000g |
| 最大 標本重量 | 30kg |
| モデル | DMSA150 |
| 期間範囲 | 00.06ms~0.3ms |
| 最大 速度変化 | 25m/s |
| 最大加速 | 35000g |
| 最大 標本重量 | 6kg |
標準ショック試験機
| モデル | SKT30 | SKT50 | SKT100 | SKT200 | SKT300 | SKT600 | SKT1000 | ||
| テーブルサイズ (cm) | 40 × 40 | 50×60 | 70 × 80 | 100 × 100 | 120 x 120 | 150 × 150 | 200×200 | ||
| 最大 標本重量 ((kg) | 30 | 50 | 100 | 200 | 300 | 600 | 1000 | ||
|
マックス
速度 (G)
|
半正弦 | 600 | 600 | 600 | 500 | 500 | 300 | 300 | |
| シール歯 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | ||
| スクエア | 150 | 150 | 150 | 100 | 100 | 100 | |||
|
パルス持続時間
(ms)
|
半正弦 | 30 セント5 | 30・1 | 30・1 | 30 円2 | 203 | 203 | 203 | |
| シール歯 | 18・6 | 18・6 | 18・6 | 18・6 | 18・6 | 16・6 | 18・6 | ||
| スクエア | 30 円6 | 30 円6 | 30 円6 | 30 円6 | 30 円6 | 30 円6 | |||
| 機械の寸法 (cm) | 120*110*245 | 130*140*260 | 130×120×260 | 150×130×260 | 200×160×300 | 230×180×310 | 250×220×310 | ||
| コントロールキャビネットの寸法 (cm) | W55*D50*H80 | ||||||||
| 機械の重量 (kg) | 1900 | 2300 | 3200 | 4200 | 8500 | 15500 | 21500 | ||
| 電源 | 3段階AC380V 50/60Hz圧縮空気0.5〜0.8MPa | ||||||||
| 基準 | GB/T2423-2008 GJB1217 GJB360.23 GJB150 GJB548 MIL-STD-202F IEC-68-2-27 MIL-STD-883E MIL- |
||||||||
