商品の詳細:
|
| サインフォース: | 2000kg.f （20kN） | ランダムな力: | 2000kg.f （20kN） |
|---|---|---|---|
| 衝撃Froce: | 4000kg.f （40kN） | 変位: | 51mm |
| 最大加速: | 100g | ペイロード: | 400KG |
| Max.Velocity: | 2.0 m/s | 名前: | 100X100Cm の横のスリップ テーブルが付いている空冷された 20kN 力振動試験機 |
| ハイライト: | シェーカーのテスト装置,産業シェーカーのテーブル,20kN力の振動実験装置 |
||

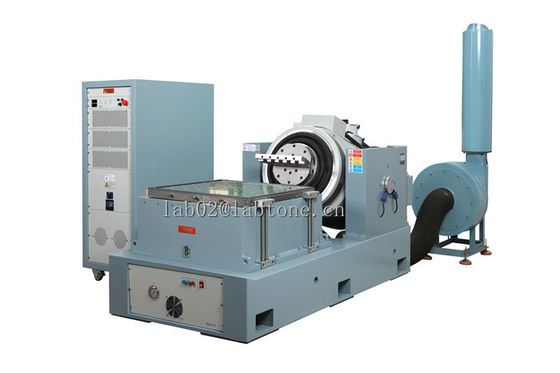

空気冷却 20kN フォース振動テストマシン 100X100Cm水平滑りテーブル
| シャイカーの仕様VG2000-50 | |
| シヌスピーク (Pk) | 2000Kg.fピーク (20KN) |
| ランダム (RMS) | 2000Kg.f r.ms (20KN) @ISO5344 |
| ショック (Pk) | 4000Kg.fピーク (40KN) @6ms |
| 使用可能な周波数 | 2~2500Hz |
| 最大移動量 (p-p) | 51mm |
| 最大速度 | 2m/s |
| 最大加速 | 100G (785m/s)2) |
| 垂直負荷サポート | 500kg |
|
身体のススペンション 自然 周波数 (推力軸) |
2.5 Hz未満 |
| 防具直径 | フ320mm |
| 装具の重量 | 25kg |
| 許容される部分力 | 300.N.M |
|
基本的共鳴 頻度 (裸の表) |
2,300 Hz (名目) +/- 5% |
|
負荷の固定装置 ポイント (標準) |
16 ステンレス鋼 M10 挿入 |
| 流動密度 | <10ガウス |
| 許容される部分力 | 500.N.M |
| シェイカーの寸法 | 1290mmL×820mmD×1145mmH |
| シャイカーの重さ | 約1800キロ |
| 圧縮空気の需要 | 0.7 Mpa |
標準振動試験システム
|
モデル
|
EV103
|
EV203
|
EV106
|
EV206
|
EV210
|
EV220
|
|
周波数 ((Hz)
|
2〜4000
|
2-2500
|
2〜3千
|
2〜3千
|
2〜3千
|
2-2500
|
|
最大出力 ((kg.f)
|
300
|
300
|
600
|
600
|
1000
|
2000
|
|
マックス 移動
(mmp-p)
|
25
|
38
|
25
|
50
|
50
|
50
|
|
マックス 加速 (g)
|
100
|
100
|
100
|
100
|
100
|
100
|
|
最大速度 (cm/s)
|
200
|
120
|
180
|
200
|
200
|
200
|
|
パイロード (kg)
|
110
|
120
|
200
|
200
|
300
|
400
|
|
装具質量 (kg)
|
3
|
3
|
6
|
6
|
10
|
20
|
|
防具直径 (mm)
|
φ150
|
φ150
|
φ200
|
φ200
|
φ240
|
φ320
|
|
冷却方法
|
強制空気冷却
|
|||||
|
振動発生器重量 (kg)
|
460
|
460
|
720
|
920
|
1100
|
1600
|
|
振動発生器の寸法 L*W*H(MM)
|
750*560*670
|
750*555*670
|
800*600*710
|
800*600*710
|
845*685*840
|
1200*870*1100
|
|
パワー増幅器
|
Amp3k
|
Amp3k
|
アムペル6k
|
アムペル6k
|
アムピ12k
|
Amp22k
|
|
冷却方法
|
強制空気冷却
|
|||||
|
パワーアンプの重量 (kg)
|
250
|
250
|
320
|
320
|
350
|
500
|
|
電力増幅器の寸法 L*W*H(MM)
|
800*550*1250
|
|||||
|
ユーティリティ要件
|
3相 AC380V ±10% 50Hz
|
|||||
|
総容量 (KW)
|
8
|
9
|
18
|
20
|
25
|
35
|
1) 頑丈な懸垂システムと線形運動誘導,強い荷重,良い誘導機能,高い安定性.
2) 負荷センターエアバッグ 静的硬さ高,動的硬さ低,持ち運び能力強,振幅変動に最適な性能.
3) 高効率のD級電源スイッチ,3シグマピーク電流,低電力消費,最小の調和歪み
4) セキュリティ・インターロックで迅速な自己診断,安全性の高い信頼性
5) エアバッグ 振動プラットフォームのためのショック隔離装置,追加の基盤を必要とせず,振動波の完璧な再現と振動伝達性の削減
6) 異なる用途のための水平および垂直拡張プラットフォーム
7) 制御装置の操作が簡単
顧客サービス
販売前:
販売内:
販売後サービス:

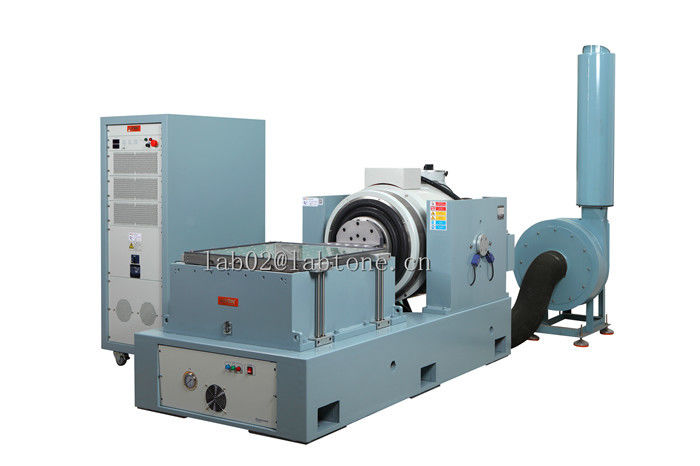

詳細画像:
