商品の詳細:
|
| 名前: | 動電シェーカーが ISTA 6 シリーズのランダム振動テストを実行 - AMZON テスト | 正弦力: | 2000kg.f （20kN） |
|---|---|---|---|
| Max.payload: | 400kg | 変位: | 76mm |
| 最高の速度: | 2.0m/s | 冷却方法: | エア冷却 |
| ハイライト: | 電動振動試験のテーブル,2000kg.Fの振動試験のテーブル,国連38.3電動振動シェーカー |
||

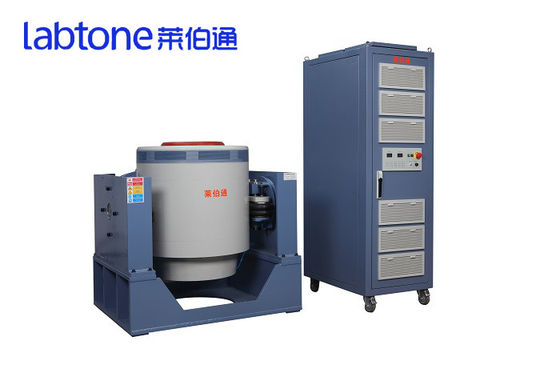

UN 38.3 2000kg.F 自動車電池とオートバイ電池の電動力学振動試験表
電動力学振動試験表:ランダムにシヌスを掃く ランダムにシヌス,共鳴検索,固定周波数
振動試験システムの完全なセットは,振動器,電源増幅器,振動測定制御システムで構成されています.MIL-STD のような 関連 国内 及び 国際 規格 に 準拠 し て おり,製品品質検査の技術的なサポートを提供するために,
振動試験システム 適用:
自動車,オートバイ,電子機器,航空宇宙,船舶,通信,光電子機器,楽器など
電動力学振動試験表仕様:
| シャイカーの仕様A20S34 | ||||
| シヌスピーク (Pk) | 2400Kg.fピーク (24KN) | |||
| ランダム (RMS) | 2200Kg.f rms (22KN) @ISO5344 | |||
| ショック (Pk) | 4400Kg.fピーク (44KN) @6ms | |||
| 使用可能な周波数 | DC3000Hz | |||
| 最大移動量 (p-p) | 76mm (3インチ) | |||
| 最大速度 | 2m/s | |||
| 最大加速 | サイヌ:100G (980 m/s)2ランダム: 60G (588 m/s)2) | |||
| 垂直負荷サポート | 300キロ | |||
|
身体のススペンション 自然 周波数 (推力軸) |
2.5 Hz未満 | |||
| 防具直径 | フ336mm | |||
| 装具の重量 | 約24kg | |||
|
基本的共鳴 頻度 (裸の表) |
2600 Hz (名目) +/- 5% | |||
|
負荷の固定装置 ポイント (標準) |
ステンレス鋼 M10 挿入物 | |||
| 流動密度 | <10ガウス | |||
| 許容される部分力 | 500.N.M | |||
| シェイカーの寸法 | 1190mmL × 860mmD × 1060mmH | |||
| シャイカーの重さ | 約1800キロ | |||
|
モデル
|
EV103
|
EV203
|
EV106
|
EV206
|
EV210
|
EV220
|
|
周波数 ((Hz)
|
2〜4000
|
2-2500
|
2〜3千
|
2〜3千
|
2〜3千
|
2-2500
|
|
最大出力 ((kg.f)
|
300
|
300
|
600
|
600
|
1000
|
2000
|
|
マックス 移動
(mmp-p)
|
25
|
38
|
25
|
50
|
50
|
50
|
|
マックス 加速 (g)
|
100
|
100
|
100
|
100
|
100
|
100
|
|
最大速度 (cm/s)
|
200
|
120
|
180
|
200
|
200
|
200
|
|
パイロード (kg)
|
110
|
120
|
200
|
200
|
300
|
400
|
|
装具質量 (kg)
|
3
|
3
|
6
|
6
|
10
|
20
|
|
防具直径 (mm)
|
φ150
|
φ150
|
φ200
|
φ200
|
φ240
|
φ320
|
|
冷却方法
|
強制空気冷却
|
|||||
|
振動発生器重量 (kg)
|
460
|
460
|
720
|
920
|
1100
|
1600
|
|
振動発生器の寸法 L*W*H(MM)
|
750*560*670
|
750*555*670
|
800*600*710
|
800*600*710
|
845*685*840
|
1200*870*1100
|
|
パワー増幅器
|
Amp3k
|
Amp3k
|
アムペル6k
|
アムペル6k
|
アムピ12k
|
Amp22k
|
|
冷却方法
|
強制空気冷却
|
|||||
|
パワーアンプの重量 (kg)
|
250
|
250
|
320
|
320
|
350
|
500
|
|
電力増幅器の寸法 L*W*H(MM)
|
800*550*1250
|
|||||
|
ユーティリティ要件
|
3相 AC380V ±10% 50Hz
|
|||||
|
総容量 (KW)
|
8
|
9
|
18
|
20
|
25
|
35
|
サイズ (mm): 300 x 300-1500x1500 またはカスタマイズ
材料:アルミ/マグネシウム

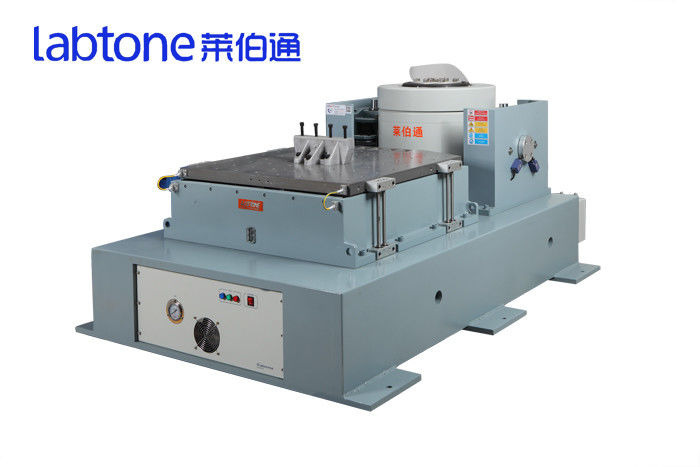

拡張プラットフォームはマグネシウム合金で作られ,アーマチュアの拡張を可能にします.合理的で科学的設計により,プラットフォームは2kHzのテスト周波数を達成することができます.特殊な微細構造は,合理的な振動減圧を提供し,高周波共鳴の増幅因子を最小限に抑える.
材料:アルミ/マグネシウム
顧客の実際の需要に応じて,私たちは3次元方形,L形,T形などの固定器の異なる形を提供することができます.
販売前サービス
1) 技術相談:試験方法,実験室計画と提案
(2) 設備の選択:選択計画,FAQ.
(3) 製品試験計画
4) 顧客とのコミュニケーションと進捗報告
販売後サービス
1) 技術訓練:機器の操作,日常保守,一般的な故障診断と故障解決
(2) 予定通りの現場サービス:機器や人為的危険を排除するため,可能な限り早く問題を見つけ出す.これは,長期的かつ安定した設備の運用と最新の技術情報の提供を保証するために.
3) 専門的サポート: 顧客のニーズに応じて,特別な有料サービスが提供されます.
