商品の詳細:
|
| Model:: | Model: | Table Size:: | 50*60cm |
|---|---|---|---|
| Specimen Max Weight(kg):: | 50kg | Max. Acceleration (G):: | 600g |
| Pulse Duration Range (ms):: | 1~30ms | Machine Weight:: | 1050kg |
| Power supply: | 3-phase AC380V 50/60Hz 0.5~0.8MPa |
衝撃試験装置仕様:
| モデル | SKT30 | SKT50 | SKT100 | SKT200 | SKT300 | SKT600 | SKT1000 | ||
| テーブルサイズ (cm) | 40 x 40 | 50 x 60 | 70 x 80 | 100 x 100 | 120 x 120 | 150 x 150 | 200 x 200 | ||
| 最大試験体重量(kg) | 30 | 50 | 100 | 200 | 300 | 600 | 1000 | ||
|
最大 加速度 (G) |
半正弦波 | 600 | 600 | 600 | 500 | 500 | 300 | 300 | |
| ノコギリ波 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | ||
| 矩形波 | 150 | 150 | 150 | 100 | 100 | 100 | |||
|
パルス幅 (ms) |
半正弦波 | 30～0.5 | 30～1 | 30～1 | 30～2 | 20～3 | 20～3 | 20～3 | |
| ノコギリ波 | 18～6 | 18～6 | 18～6 | 18～6 | 18～6 | 16～6 | 18～6 | ||
| 矩形波 | 30～6 | 30～6 | 30～6 | 30～6 | 30～6 | 30～6 | |||
| コントローラーキャビネット寸法(cm) | W55*D50*H80 | ||||||||
| 機械重量(Kg) | 1900 | 2300 | 3200 | 4200 | 8500 | 15500 | 21500 | ||
| 電源 | 3(相) AC380V 50/60Hz 圧縮空気 0.5～0.8MPa | ||||||||
| 規格 | GB/T2423-2008 GJB1217 GJB360.23 GJB150 GJB548 MIL-STD-202F IEC-68-2-27 MIL-STD-883E MIL-STD-810F ISTA UL | ||||||||
| モデル | HSKT10 | HSKT10D | HSKT15 | HSKT30 | HSKT35 |
| テーブルサイズ(mm) | 200 x 250 | 300 x 300 | 250 x 250 | 250 x 250 | 250 x 250 |
|
最大ペイロード (kg) |
10 | 25 | 10 | 10 | 10 |
| 衝撃パルス | 半正弦波 | ||||
| 加速度範囲(G) |
20～2000 (ベアテーブル) |
20～10000 (ベアテーブル) |
20～15000 (ベアテーブル) |
20～30000 (ベアテーブル) |
20～35000 (ベアテーブル) |
| パルス幅(ms) | 0.2～18 | 0.1～11 | |||

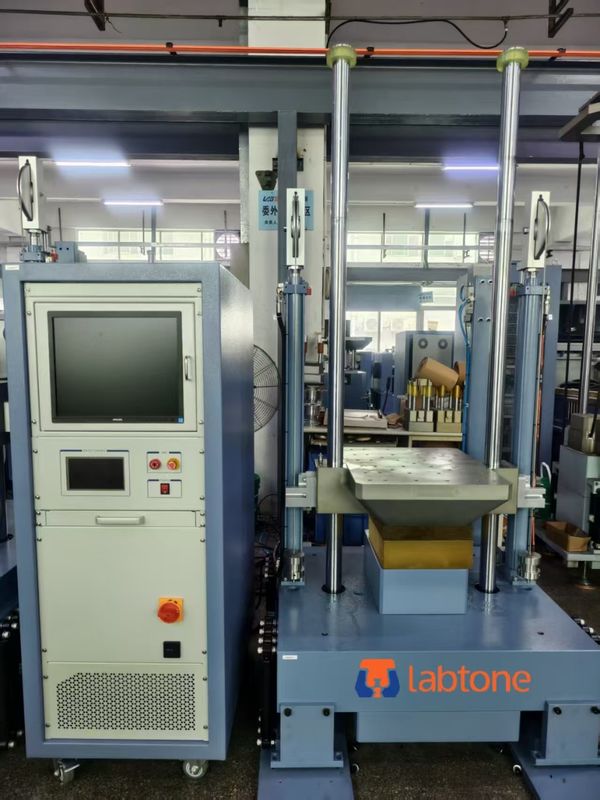

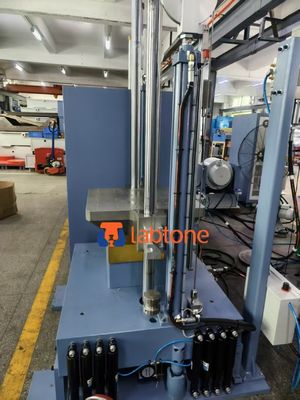

機械的衝撃試験装置の説明
衝撃試験プロファイル：半正弦波、ノコギリ波、三角波、矩形波、台形波
SKTシリーズの衝撃試験システムは、電子製品、航空宇宙、海運、軍事産業、自動車部品、輸送などの分野での耐衝撃試験に主に適用されます。半正弦波、最終ピークノコギリ波、または台形波の衝撃試験は、異なる波形発生器を選択することで実施できます。
この装置は、GB/T2423-2008、GJB150、GJB360、GJB548、GJB1217、UN38.3、MIL-STD-202F、IEC-68-2-27、MIL-STD-810F、MIL-STD-883Eなどの試験仕様に準拠しています。
1) ユーザーフレンドリーなタッチスクリーン操作。半正弦波、矩形波の波形衝撃パルスプログラマー。高剛性衝撃テーブル。
2) 半正弦波、矩形波の波形衝撃パルスプログラマー。

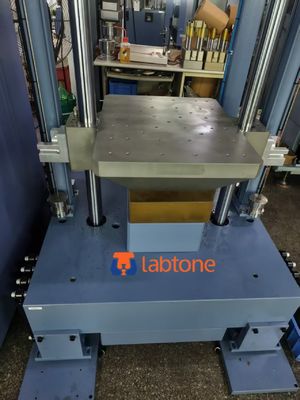

3) 高剛性衝撃テーブル。
4) 充実した安全機能。
5) 空気圧と油圧加圧を採用し、強力な摩擦ブレーキにより二次衝撃を回避。
6) エアースプリングサスペンション、油圧ダンピング耐衝撃システムを採用し、周囲への衝撃がなく、基礎不要
