商品の詳細:
|
| サイズ表: | 500 x 600 （mm） | 最高。標本の重量: | 50 の kg |
|---|---|---|---|
| 最高。 加速: | 半分の正弦:600G | 機械次元: | 1150 x 1050 x 2450 （mm） |
| コントローラ: | SKC-2 | 波形発生器: | 半分の正弦波/最終的なピークのこぎり波 |
| ハイライト: | 機械衝撃試験,衝撃試験装置 |
||

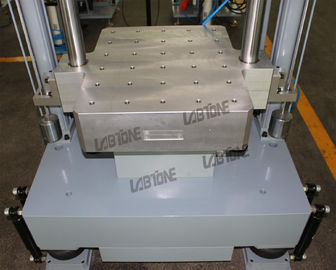

テーブルのサイズ500*600mmの高精度な機械衝撃および影響のテスター
衝撃の試験制度
衝撃試験が正確にプロダクトもろさを測定し、プロダクト包装の保護能力を評価するのに使用されています。完全なプロダクト破損の境界査定を、産業基準の衝撃の脈拍か会社の内部標準するためには、私達はあなたのアプリケ−ション使用要件を満たすように最先端の衝撃試験システムを提供してもいいです。
航空、大気および宇宙空間、海兵隊員、軍隊、家電、自動車、家庭電化製品および表示装置のための適した衝撃試験。
異なった波形発電機の選択によって、それは半分の正弦波、鋸歯の波、または台形波を行うことができます。
主要な変数:
| 作動のプラットホーム | 500 × 600のmm |
| 最高。負荷 | 50のKG （100kgまで） |
| ピーク加速 | 半分の正弦波:600Gへの20 最終的なピークのこぎり波:100Gへの30 |
| 脈拍の持続期間 | 半分の正弦波:1から30氏 最終的なピークのこぎり波:18msへの6 |
| 加速手当 | ≤ 10% |
| 変更速度 | ≤ 10% |
| テーブルの横断比率 | ≤ 10% |
| 装置次元 | 1300×1150×2600 mm |
| 装置の重量 | 2300のkg |
| 測定システム | |
| 入力チャネル | 2つのチャネル |
| サンプリング周波数 | 192KHz |
| 脈拍の持続期間 | 100msへの0.5 |
| 最高。加速 | 5000G |
| 通信用インタフェース | USB2.0 |
| 支える標準 | ISO、UN38.3、ユーザー定義MIL-STD-810 |
| オペレーティング システム | Windows 10 |
| システム加速センサー | |
| ブランド | B&W |
| モデル | 22100 |
| 出力モード | 充満タイプ |
| 感受性 | 4pC/g |
| 周波数範囲 | 12KHzへの0.5 |
| 加速範囲 | ±2500G |
| オペレーティング環境 | -40 +160℃に |
| 他の情報 | |
| 電源 | 三相AC 380V±10% 5KVA |
| 圧縮空気 | 0.8Mpaへの0.5 |
| 温度 | RT~40℃ |
| 湿気 | 25℃、< 85RH% |
| 安全 | failure≥間の平均時間5000時間; 半分の正弦の波形のgenerator≥の継続使用8000回、 正常なtemperature≥のきれいな環境の貯蔵時間5年。 |
| 適当な標準 | GB2423.5、GJB150.18、GJB360.23、UN38.3、IEC68-2-27、MIL-STD202F、MIL-STD810B、GB/T18287、等。 |
| テスト標準 | JG541-2005 |
図式的な図表:
特徴
a.油圧に持ち上がることおよびHPの流動にブレーキがかかることを使用する直接投下のタイプ衝撃のテスター。
b.二次に衝撃のブレーキをかけを防ぐ空気油圧後押しおよび強い摩擦ブレーキの使用。
c.衝撃の測定装置:単一チャネルのデータ収集の、同時加速データ
測定、貯蔵、レポートの印刷、データ製品回収、2つのチャネルのデータベース管理。
D.ゴム製モジュールの使用、任意行為の時間の半分の正弦の脈拍の広い範囲を作り出します。
e.荷箱の同等の落下試験のための供給。
機器構成
| いいえ。 | 装置の名前 | モデル | Qty. |
| 1 | 衝撃試験システム | SKT50 | 1セット |
| 2 | 油圧持ち上がるメカニズム | 1セット | |
| 3 | コントローラー | SKC-2 | 1セット |
| 4 | 衝撃の測定装置 | 1セット | |
| 5 | センサー | 1PCS | |
| 6 | 制御計算機 | 1セット | |
| 7 | 波形発電機 | 半分の正弦波/最終的なピークのこぎり波 | 1セット |
| 8 | 安全装置 | 聞こえ、視覚警報 | 1セット |
| 9 | 付けられた付属品 | 用具、クランプ/指示、設置ディスク、等。 | 1セット |
輸出パッケージ:
研修会:
