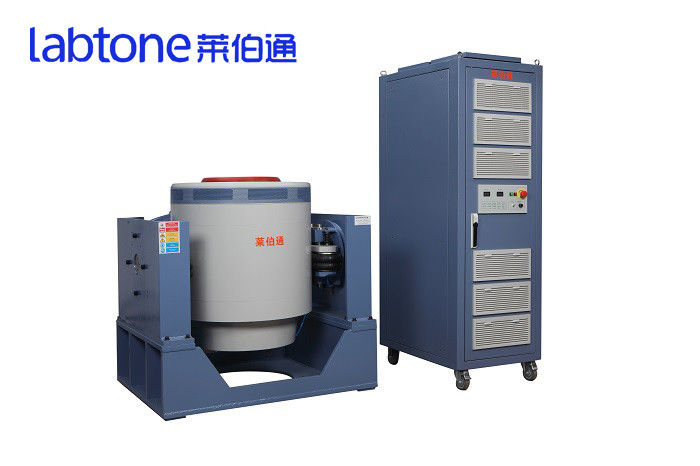

振動シェイカーはMIL STD 810GとMIL STD 202Hを満たす

振動試験システムを選択する方法:

振動試験を行う前に,どの種類の試験を実行する必要があるかを検討します.これは,試験される製品と必要な情報に依存します.また,どれだけのサンプルが利用可能か検討します.灯具の種類パラメータと断点

特定の試料で特定の試験を実行するための適切なシステムを探すには,3つの異なるステップが含まれます.

1. 試験の周波数範囲と極度のピーク運動 (加速,速度,移動) を試験仕様から決定する.試験の種類 (スウィート・サイヌ,ランダム,異なる計算を実行します. この計算は,.
2. From the Device Specifications determine the mass of the device under test (DUT) and the dimensions of the mounting surface required to bolt the DUT to a shaker table with its center of gravity (CG) over the table’s center. これは,ヘッド拡張器および/または他の固定装置の使用を必要とする可能性があります.すべての固定装置を含むそのような追加のハードウェアの質量を決定します.
3. 試作システムのシェーカー仕様を見てください.DUTの質量と任意の固定装置がシェーカーが指定した最大静的ペイロードよりも小さいことを確認してください.DUT (またはそのマウントハードウェア) は,シェイカーの armatureまたはヘッド拡張子にボルトをすることができますか確認. Add the Effective Armature Mass and head expander mass to the DUT mass and the mass of any mounting fixtures and fasteners and any accelerometers mounted to the DUT – this is the Total Moving Mass that must be moved by the shaker during the test. 必要な力を計算するために,ステップ1で決定された加速で総移動質量を掛けます. 測定された試験周波数範囲,力,ピーク加速,試験およびDUTによって要求されるピーク速度とピーク移動は,選択されたシェイカーのシステムの対応する性能評価値よりも小さい.選択したシェイカーは受け入れられます.そうでなければ,より強力なシェイカーは求められます.

適用される基準:

MIL-STD,DIN,ISO,ASTM,IEC,ISTA,GB,GJB,JIS,BSなど

適用される産業:

自動車,電子機器,航空宇宙,船舶,電信,Pptoelectronics,機器など

特徴:

• サスペンションシステムの強さと線形運動の誘導力,強い負荷能力,良い誘導機能,高い安定性.
• 振幅の変動で完璧なパフォーマンスです
• Dクラス電源変換で高効率で,3 - シグマピーク電流で,電源消費を最適化し,最小限の調和歪みを提供します.
• 迅速な自己検査診断とチェーン保護,高い高い安全性と信頼性
• 特殊な基盤を必要としない振動テーブルを実現します. 完璧な再現振動波形と振動の伝達を減らす

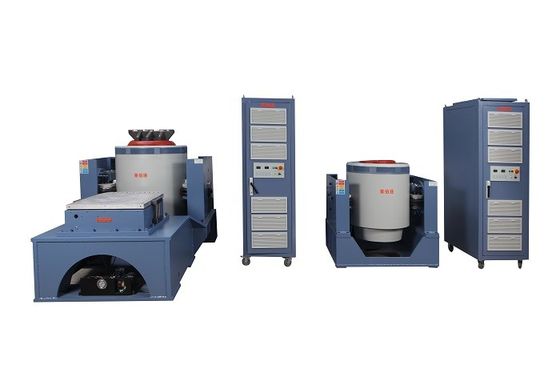

• 垂直と水平のテーブルで異なる適用.
• コントローラーに簡単な操作です

作業原理:

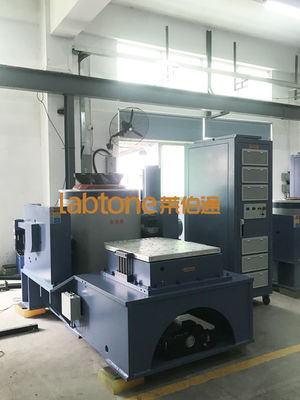

ワークショップ:
