商品の詳細:
|
| 製品名：: | 電動力学振動試験システム | マックス・サイナス・フォース:: | 1000Kg.f (10KN) |
|---|---|---|---|
| 最大移動量:: | 50mm | 最大加速:: | 100g |
| 最大速度:: | 200 cm/s | アンプの寸法:: | 800*550*1520mm |
| 周波数範囲：: | 2～3000Hz | 最大有効負荷:: | 200kg |
| ハイライト：: | 振動試験装置、振動試験サービス、ラボ試験装置ダイナミックシェーカー | ||
| ハイライト: | 自動車部品用電磁式振動試験機,衝撃隔離装置の実験用振動シェイカ,電気動力学振動器 MIL-STD 規格を満たす |
||

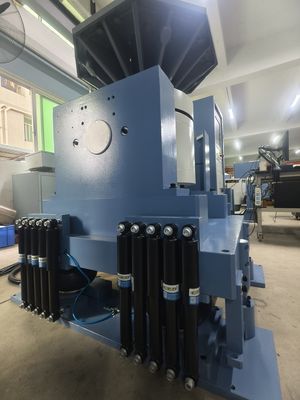

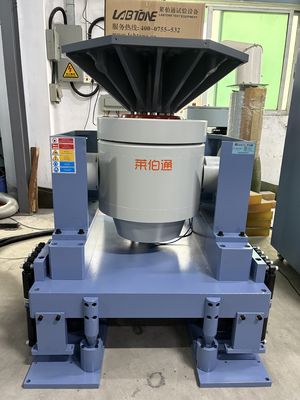

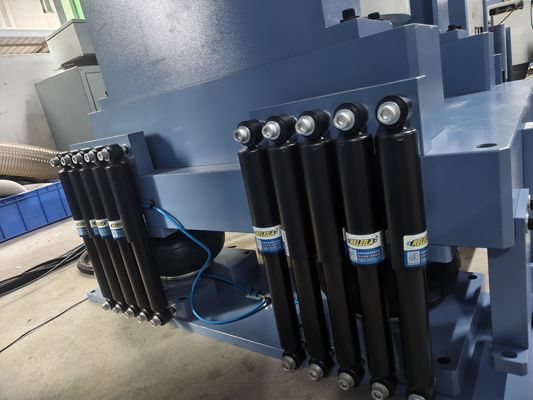

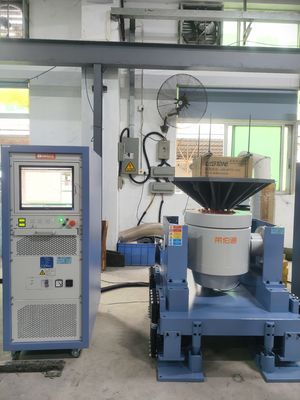

自動車部品用実験室電磁振動シェーカー、MIL-STD、DIN、ISO、ASTM規格に適合
特徴:
仕様：EV203-EV220
| モデル | EV203 | EV206 | EV210 | EV220 |
| 振動発生器 | VG300/40 | VG300/50 | VG1000/50 | VG2000/50 |
| 周波数(Hz) | 2-2500 | 2-3000 | 2-3000 | 2-2500 |
| 最大励起力(kgf) | 300 | 600 | 1000 | 2000 |
| 最大変位(mmp-p) | 38 | 50 | 50 | 50 |
| 最大加速度(g) | 100 | 100 | 100 | 100 |
| 最大速度(cm/s) | 120 | 200 | 200 | 200 |
| ペイロード(kg) | 120 | 200 | 300 | 400 |
| アーマチュア質量(kg) | 3 | 6 | 10 | 20 |
| アーマチュア直径(mm) | φ150 | φ200 | φ240 | φ320 |
| 冷却方法 | 強制空冷 | |||
| 振動発生器重量(kg) | 460 | 920 | 1100 | 1600 |
| 振動発生器寸法 L*W*H(MM) | 750*555*670 | 800*600*710 | 845*685*840 | 1200*870*1100 |
| パワーアンプ | Amp3k | Amp6k | Amp12k | Amp22k |
| 冷却方法 | 強制空冷 | |||
| パワーアンプ重量(kg) | 250 | 320 | 350 | 500 |
| パワーアンプ寸法 L*W*H(MM) | 800*550*1250 | 800*550*1250 | 800*550*1520 | 800*550*1520 |
| ユーティリティ 要件 |
3相AC380V ±10% 50Hz | |||
| 総容量(KW) | 9 | 20 | 25 | 35 |
適用規格：MIL-STD、DIN、ISO、ASTM、IEC、ISTA、GB、GJB、JIS、BSなど
適用業界:
自動車部品およびシステム – 資格試験
電子アセンブリ、コンピューター機器試験
航空電子工学および軍事ハードウェア試験
衛星コンポーネント試験
製品およびパッケージ試験
一般的なストレススクリーニング
ダイナミックシェーカーの性能
電磁シェーカーの最大加速度レベルは、最大電流と負荷条件によって決定されます。低周波では、可動部の変位が制限されるため、加速度は高いレベルに達しません。可動要素の共振周波数は、シェーカーの周波数範囲の上限よりも高くなるように設計されています。
シェーカーモデルの選択
適切な振動試験システムを選択するには、振動試験を実行するために必要な励起力を知ることが最も重要です。励起力を評価および計算するには、次のデータを指定する必要があります。
試験片の固定は、試験周波数の上限と試験片のサイズに基づいて、垂直拡張プラットフォームまたは水平スリップテーブルのいずれかを選択します。振動試験に必要な励起力を評価するには、試験片の質量が必要です。
サービス
プリセールスサービス
1)技術コンサルティング：試験方法、実験室の計画と提案。
2)機器の選択：選択スキーム、FAQ。
3)製品試験スキーム。
4)顧客とのコミュニケーションと進捗報告。
アフターサービス
1)技術トレーニング：機器の操作、日常のメンテナンス、一般的な故障診断とトラブルシューティング。
2)定期的なオンサイトサービス：機器および人為的危険を排除するために、できるだけ早く問題を検出します。これは、長期にわたる安定した機器の運用と、最新の技術情報の提供を保証するためです。
3)技術サポート：顧客のニーズに応じて、特別な有料サービスが提供されます。
よくある質問:
テストしているハードウェアをシェーカーにどのように取り付けますか？
軽量性と剛性を両立させるために、通常はアルミニウムまたはマグネシウム製の治具を使用します。鋳造することも、固体材料から機械加工された小さな治具を使用することもできます。ほとんどの治具は溶接されています。
シェーカーをどのように制御しますか？
テストしている製品の共振を探している場合は、シェーカーに製品を一度に1つの周波数で振動させ、そのテスト周波数を変化させて、周波数範囲全体をスイープするように指示します。しかし、より現実的には、シェーカーにランダムに振動させ、すべての共振を同時に励起するように指示します。制御コマンドは、特別にプログラムされたコンピューターのキーボードに入力されます。
それらの共振は何ですか？悪いのですか？
ステアリングホイールが、コラムへの入力よりも大きな変位振幅で動いていることに気付いたことはありませんか？その倍率は共振と呼ばれます。おそらくあなたをイライラさせます。数年後、ステアリングコラムのこの鞭打ちが曲げ疲労故障を引き起こす可能性があります。自動車、船舶、または陸上車両の計器を振動させるとき、たとえば、プリント配線基板（PWB）の一部が、入力しているよりも大きな動きで応答しているかどうかを確認しています。その曲げは、PWBの配線を損傷し、取り付けられたコンポーネントを損傷し、コンポーネントとPWB間のはんだ接続を損傷する可能性があります。
