商品の詳細:
|
| モデル: | SKM1000 | テーブルサイズ: | 1000*1000mm |
|---|---|---|---|
| マックス 荷重: | 500kg | 波形: | 半正弦力 |
| 加速範囲: | 5~80g | パルス期間: | 6~18ms |
| ハイライト: | 電子部品用のバンプテストマシン,ハーフサイン波衝撃試験機,テーブル1000x1000mm衝撃試験機 |
||

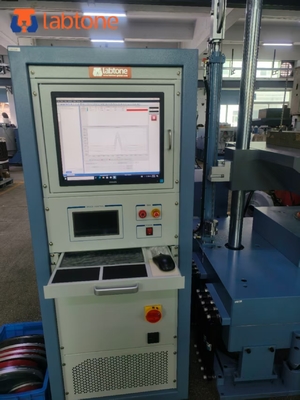

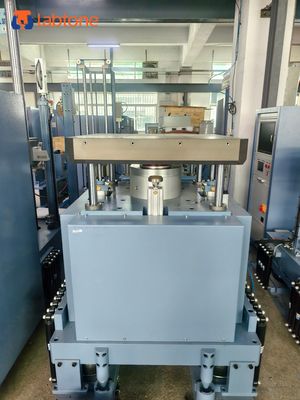

電子部品用衝撃試験機はGB/T2423.4、GB/T2423.6などに準拠しています
仕様
| モデル | SKM500 | SKM800 | SKM1000 | SKM1500 |
| テーブルサイズ（mm） | 500*700 | 800*800 | 1000*1000 | 1500*1500 |
| 最大ペイロード（kg） | 50 | 200 | 500 | 1000 |
| 波形 | 半正弦波 | |||
| 加速度範囲（g） | 5～120 | 5～100 | 5～80 | 5～60 |
| パルス持続時間（ms） | 6～18 | |||
| 衝撃繰り返し周波数（Hz） | 1～20 | 1～80 | ||
| 落下高さ範囲（mm） | 350 | 5～180 | ||
|
最大加速度変動（m/s） |
2.2 | 2.6 | 2.8 | |
| 機械寸法（mm） | 1250*950*1480 | 1550*1040*1550 | 1200*1150*860 | 1600*1650*1200 |
| 機械重量（kg） | 2200 | 2900 | 3660 | 6500 |
| 電源と空気供給 | AC220V±10% 50Hz 空気供給（8kg 23m3gasholder) | |||
| 規格 | GB/T2423.4 GB/T2423.6 IEC68-2-29 JJG497-2000 JIS C0042-1995など | |||
FAQ
1. 試験対象のハードウェアをシェーカーにどのように取り付けますか？
軽量性と剛性を両立させるため、通常はアルミニウムまたはマグネシウム製の治具を使用します。鋳造することも、固体材料から機械加工された小さな治具を使用することもできます。ほとんどの治具は溶接されています。
2. シェーカーをどのように制御しますか？
試験対象製品の共振を探している場合は、シェーカーに製品を一度に1つの周波数で振動させ、その試験周波数を変化させて、周波数範囲全体をスイープするように指示します。しかし、より現実的には、シェーカーにランダムに振動させ、すべての共振を同時に励起するように指示します。制御コマンドは、特別にプログラムされたコンピューターのキーボードに入力されます。
3. その共振とは何ですか？それは悪いことですか？
ステアリングホイールが、コラムへの入力よりも大きな変位振幅で動いていることに気づいたことはありませんか？その倍率は共振と呼ばれます。おそらくそれはあなたをイライラさせます。数年後、ステアリングコラムのこの揺れが曲げ疲労破壊を引き起こす可能性があります。自動車、船舶、または陸上車両の計器を振動させるとき、たとえば、プリント配線板（PWB）の一部が入力よりも大きな動きで応答しているかどうかを確認しています。そのたわみは、PWBの配線を損傷したり、取り付けられたコンポーネントやPWBを損傷したりする可能性があります。
