商品の詳細:
|
| サインフォース: | 700kg.f （7kN） | ランダムな力: | 700kg.f （7kN） |
|---|---|---|---|
| 衝撃Froce: | 1400kg.f （14kN） | 変位: | 51mm |
| 最大加速: | 100g | ペイロード: | 200kg |
| Max.Velocity: | 2.0 m/s | ||
| ハイライト: | バッテリー用正弦波振動試験機,ランダム振動試験機 UN38.3準拠,高効率実験室振動試験装置 |
||
高周波振動シェーカーテーブル振動試験機 振動衝撃試験用
| 項目 | 構成 | 数量 |
| 1) | 振動シェーカー | |
| A07S23シェーカー（空気圧センタリングコントローラーを含む） | 1セット | |
| B402Sブロワー（サイレンサーとダクトを含む） | 1セット | |
| ヘッドエクステンダーVT60CM | 1セット | |
| 2) | パワーアンプ | |
| LA7Kパワーアンプ（フィールド電源を含む） | 1セット | |
| 3) |
振動コントローラーVcs-02 |
|
| 加速度計（長さ7mの低ノイズBNC-M5ケーブルを含む） | 2セット | |
| コンピュータ（キーボード、マウス、モニターを含む） | 0セット | |
| 4) |
ドキュメント 取扱説明書、梱包リスト |
1セット |
| 5) | Accessories | |
| メンテナンスツール | 1セット | |
| 標準スペアパーツ | 1セット |
| シェーカー仕様 | |
| ピークサイン（Pk） | 700Kgfピーク（7.0KN） |
| ランダム（RMS） | 700Kgf r.ms（7.0KN）@ISO5344 |
| 衝撃（Pk） | 1400Kgfピーク（14KN）@6ms |
| 使用可能周波数 | 1～4000Hz |
| 最大変位（p-p） | 51mm（2インチ） |
| 最大速度 | 2m/s |
| 最大加速度 | 100g |
| 垂直荷重支持 | 300 Kg |
|
ボディサスペンションナチュラル |
< 2.5 Hz |
| アーマチュア直径 | Φ230 mm |
| アーマチュア重量 | 7.0Kg |
|
基本共振 |
3,500 Hz（公称）±5% |
|
負荷アタッチメント |
16x M8インサート |
| 迷流束密度 | ≤10ガウス |
| シェーカー寸法 | 300.N.M |
| シェーカーの重量 | 935mmL×720mmD×760mmH |
| パワーアンプ仕様LA7K | |
| 定格出力容量 | 7kVA（110V/70A） |
| 信号対雑音比 | > 65 dB |
| アンプ効率 | ≥ 90% |
| アンプ全体の寸法 | 619mm×900mm×1520mm |
バッテリーは、私たちの日常生活を可能にし、満たす多くのものに電力を供給します。私たちの生活がより縛られなくなったため、デバイスは確かに効率的になりましたが、バッテリーもより高いエネルギー密度を提供するようになりました。
これらのすべてのバッテリーの輸送について少し考えてみてください…非常に現実的な意味で、出荷は巨大なエネルギー密度を表す可能性があり、事故が発生した場合、そのエネルギーは非常に望ましくない方法で放出される可能性があります。
ほとんどのバッテリーは、国際的な輸送基準に準拠するために輸送シミュレーションテストを受けます。これは、リチウムイオン電池に特に当てはまります。輸送中の安全を確保するために、リチウム電池はUN/DOT仕様に従ってテストする必要があります。 UNテストおよび基準マニュアルセクション38.3（UN/DOT 38.3）は、リチウム電池のテストの概要を示しています。 Labtoneは、（UN/DOT 38.3）テスト–T3（振動）、T4（衝撃）、およびT6（衝撃）を実行するための試験装置と専門知識を備えています。
輸送の危険性だけが、バッテリー設計が生き残らなければならない動的条件ではありません。ポータブル電子デバイスが受け取ったときに梱包を外すと、日常の使用環境が輸送環境よりも厳しい場合があります。自動車の電気/ハイブリッドアプリケーションでは、バッテリーは当然のこととして、終わりのない振動にさらされます。このタイプの使用に耐えられるように、バッテリーをテストするためのさまざまな業界仕様が存在します。
1）頑丈なサスペンションシステムとリニアモーションガイディング、強力な運搬能力、優れたガイディング機能、高い安定性。
2）高静的剛性と低動的剛性のロードセンターエアバッグ、強力な運搬能力、振幅変動に関する完璧な性能。
3）高効率Dクラス電力スイッチング、3シグマピーク電流、低消費電力、最小高調波歪み。
4）安全インターロックによる迅速な自己診断、高い安全性と信頼性
5）追加の基礎を必要としない振動プラットフォーム用のエアバッグ衝撃隔離装置、振動波の完全な再現と振動伝達の低減
6）さまざまなアプリケーション向けの水平および垂直拡張プラットフォーム
7）シンプルなコントローラー操作
* 技術コンサルティング：試験方法、実験室計画、提案。
* 機器の選択：選択スキーム、FAQ。
* 当社の工場をご覧ください。
* マシンのインストール方法のトレーニング、マシンの使用方法のトレーニング。
* 海外で機械の修理を行うエンジニアが利用可能。

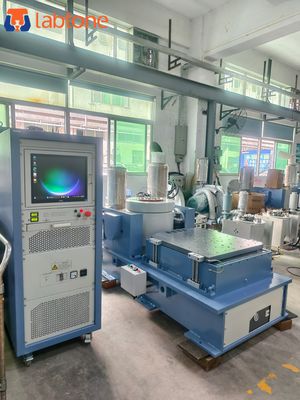

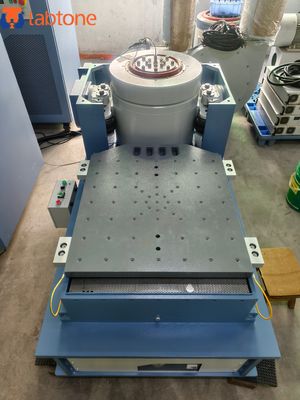

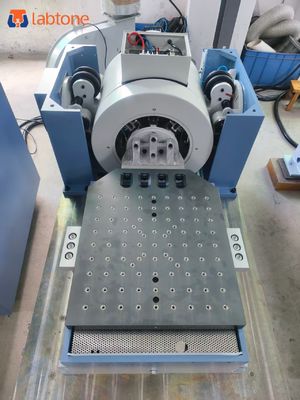

振動試験機画像:
