バッテリー試験用ランダム振動試験システム

バッテリー試験用ランダム振動試験システム
バッテリー試験用ランダム振動試験システム バッテリー試験用ランダム振動試験システム

大画像 :  バッテリー試験用ランダム振動試験システム

商品の詳細:
起源の場所: 中国
ブランド名: LABTONE
証明: CE,ISO
モデル番号: EV207
お支払配送条件:
最小注文数量: 1
価格: 交渉可能
パッケージの詳細: 木製ケース
受渡し時間: 30~60日
支払条件: T/T,L/C
供給の能力: 15セット / 月

バッテリー試験用ランダム振動試験システム

説明
正弦力:: 700kg.f (7kN) ショック・フロース:: 1400kg.f (14kN)
ランダムフォース:: 700kg.f (7kN) 最大速度:: 2.0 m/s
パイロード:: 200kg 変位:: 51MM
最大加速:: 100g

振動試験機構成

項目 構成 数量
1) 振動シェーカー
  A07S23シェーカー(空気圧センタリングコントローラーを含む) 1セット
  B402Sブロワー(サイレンサーとダクトを含む) 1セット
  ヘッドエキスパンダーVT60CM 1セット
2) パワーアンプ
  LA7Kパワーアンプ(フィールド電源を含む) 1セット
3) 振動コントローラーVcs-02
(ハードウェアと制御機能プログラムソフトウェアCDSを含む

  加速度計(長さ7mの低ノイズBNC-M5ケーブルを含む) 2セット
  コンピューター(キーボード、マウス、モニターを含む) 0セット
4)

ドキュメント

取扱説明書、梱包リスト

1セット
5) Aクセサリー
  メンテナンスツール 1セット
  標準スペアパーツ 1セット



振動試験機の仕様:

シェーカーの仕様
ピークサイン(Pk) 700Kg.fピーク(7.0KN)
ランダム(RMS) 700Kg.f r.ms(7.0KN)@ISO5344
衝撃(Pk) 1400Kg.fピーク(14KN)@6ms
使用可能周波数 1~4000Hz
最大変位(p-p) 51mm(2インチ)
最大速度 2m/s
最大加速度 100g
垂直荷重支持 300 Kg
ボディサスペンションナチュラル
周波数(推力軸)
< 2.5 Hz
アーマチュア径 Ф230 mm
アーマチュア重量 7.0Kg
基本共振
周波数(ベアテーブル)
3,500 Hz(公称)±5%
負荷アタッチメント
ポイント(標準)
16x M8インサート
迷流束密度 <10gauss
シェーカーの寸法 300.N.M
シェーカーの重量 935mmL×720mmD×760mmH
パワーアンプの仕様LA7K
定格出力容量 7kVA(110V/70A)
信号対雑音比 > 65 dB
アンプ効率 ≥ 90%
アンプ全体の寸法 619mm×900mm×1520mm



バッテリーは、私たちの日常生活を可能にし、満たす多くのものに電力を供給します。私たちの生活がより縛られなくなったため、デバイスは確かに効率的になりましたが、バッテリーはより高いエネルギー密度を提供するようになりました。

これらのすべてのバッテリーの出荷について少し考えてみてください…非常に現実的な意味で、出荷は巨大なエネルギー密度を表す可能性があり、事故が発生した場合、そのエネルギーは非常に望ましくない方法で放出される可能性があります。

ほとんどのバッテリーは、国際的な出荷基準に準拠するために輸送シミュレーションテストを受けています。これは、リチウムイオン電池に特に当てはまります。出荷中の安全性を確保するために、リチウム電池はUN/DOT仕様に従ってテストする必要があります。 UNテストおよび基準マニュアルセクション38.3(UN/DOT 38.3)は、リチウム電池のテストの概要を示しています。 Labtoneは、(UN/DOT 38.3)テスト–T3(振動)、T4(衝撃)、およびT6(衝撃)を実行するための試験装置と専門知識を備えています。
輸送の危険性は、バッテリー設計が生き残らなければならない唯一の動的条件ではありません。ポータブル電子デバイスが受け取ったときにパッケージングを破棄すると、日常の使用環境が出荷環境よりも厳しくなる場合があります。自動車の電気/ハイブリッドアプリケーションでは、バッテリーは当然のことながら、絶え間ない振動にさらされます。このタイプの使用に耐えられるように、バッテリーをテストするためのさまざまな業界仕様が存在します:

  • IEC 62133(振動、落下、衝撃)
  • SAE J2464(衝撃、落下、データ取得)
  • UL 2054(衝撃、振動)
  • UL 2202(振動、落下)
  • UL 2231(落下、衝撃、振動)



振動試験機の主な特徴


1)頑丈なサスペンションシステムとリニアモーションガイディング、強力な運搬能力、優れたガイディング機能、高い安定性。
2)高静的剛性と低動的剛性のロードセンターエアバッグ、強力な運搬能力、振幅変動に関する完璧な性能。
3)高効率Dクラス電力スイッチング、3シグマピーク電流、低消費電力、最小高調波歪み。
4)安全インターロックによる迅速な自己診断、高い安全性と信頼性
5)追加の基礎を必要としない振動プラットフォーム用のエアバッグ衝撃隔離装置、振動波の完全な再現と振動伝達の低減
6)さまざまなアプリケーション向けの水平および垂直拡張プラットフォーム
7)シンプルなコントローラー操作

振動試験機のサービス

プリセールスサービス

* 技術コンサルティング:試験方法、実験室計画、提案。
* 機器の選択:選択スキーム、FAQ。
* 当社の工場をご覧ください。

アフターサービス

* 機械の設置方法のトレーニング、機械の使用方法のトレーニング。
* 海外で機械にサービスを提供するエンジニアが利用可能。

詳細画像:

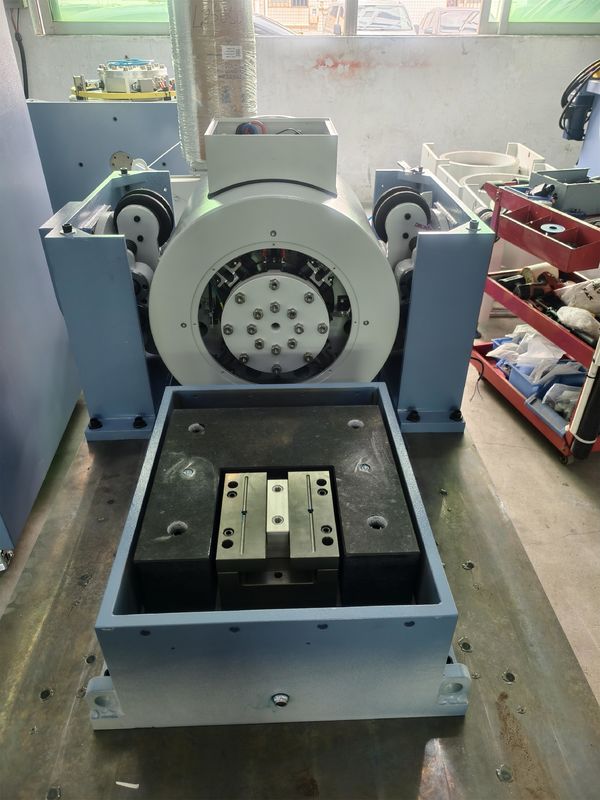

バッテリー試験用ランダム振動試験システム 0
