商品の詳細:
|
| ランダムフォース:: | 55kg.f ((550N) | 最大速度:: | 160mm/s |
|---|---|---|---|
| 最大加速度::: | 30g | 最大移動量 (p-p): | 20mm |
| 冷却方法:: | 空冷 | 装具の重量: | 1.7kg |
| 周波数範囲: | 5~5000Hz (より大きな周波数が利用可能) | 全体の寸法: | 445mm L x 333mm D x 203mm H |
| ハイライト: | シヌスフォース振動試験システム,アクセレロメーター振動試験システム,500Nの振動試験システム |
||

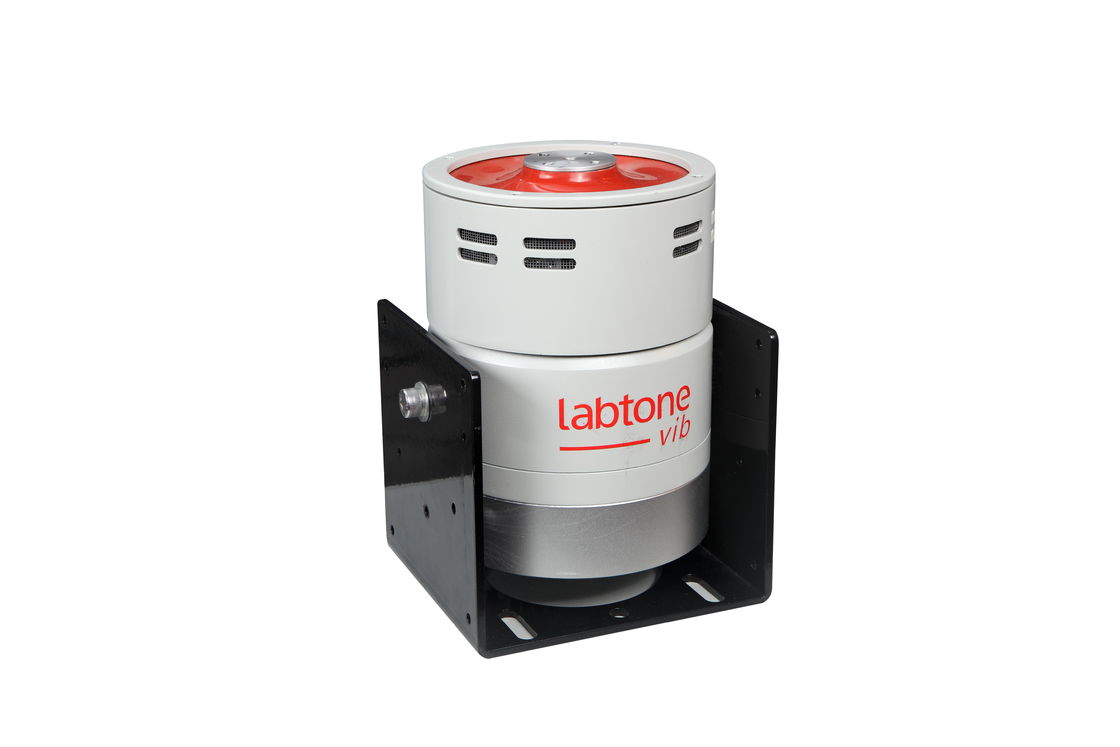

ミニタイプ振動試験システム
軽量、小型、移動に便利なETシリーズ標準振動テーブルは、加速度センサーの校正、振動試験、疲労試験、マイクロ部品の機械インピーダンス試験に広く使用されています。同時に、ETシリーズは教育、科学研究、実験室にも使用できます。
振動試験は、一部またはデバイスを励起または衝撃させて、実際の環境での反応を観察するプロセスです。振動試験は、回路基板、飛行機、船、ロケット、ミサイル、自動車、家電製品、その他の工業製品など、多くの分野で広く適用されています。
Labtoneは、振動と試験に関する提案全体を提供し、GB、GJB、UL、JIS、DIN、ISO、BS、MIL、IEC、ASTM規格を含む、国内外の規格に準拠した製品の品質証明書を提供できます。
| 項目 | 構成 | 数量 |
| 1. | 振動シェーカー | |
| A005S12シェーカー | 1セット | |
| ヘッドエキスパンダーVT40CM | 1セット | |
| 2. | デジタルスイッチパワーアンプ | |
| PA501EFパワーアンプ | 1セット | |
| 3. | デジタル振動コントローラー | |
| デジタル振動コントローラーのマスターユニット | 1セット | |
| システム加速度センサー | 1個 | |
| 制御ソフトウェアインストールディスク | 1セット | |
| 4. | 付属アクセサリ | |
| 延長ケーブルとダクトホース | 1セット | |
| 取扱説明書、検査報告書、証明書、メンテナンスマニュアルなど | 1セット | |
| 付属の特殊工具 | 1セット |
1) 高精度振動計の校正、機械インピーダンス試験、振動源の振動解析に適用。
2) センサー、電子機器、電気機械など、さまざまな小型軽量部品の振動試験に適用。
3) 振動工学の基礎試験のための教育機器に適用。
| Eレクトロダイナミック シェーカー | |
| 最大正弦波励起力 | 55Kgfピーク（550N） |
| 周波数範囲 | 5～5000Hz（より高い周波数も利用可能） |
| 最大変位 | 20 mm p-p |
| 最大速度 | 1.6 m/s |
| 最大加速度 | 30 G（300 m/s2) |
| 垂直荷重支持 | 20 kg |
| アーマチュア直径 | Φ120 mm |
| アーマチュア重量 | 1.7 kg |
| 全体寸法 | 445mm L x 333mm D x 203mm H |
| シェーカー重量 | 97 Kg |
| 冷却タイプ | 内蔵軸流ファンによる空冷 |
| PA501EFPowerAmplifier | |
| 出力 | 900 VA |
| アンプキャビネット寸法 | 430mm×200mm×500mm |
| サーボ保護システム | |
| 機能: | FUSE、OSC ZERO、OVER DISP、OVER VILTAGE、OVER CURRENT、OVER HEAT、EXT-TRIP、EXT-STOP |
| Vibrationコントローラー | |
| ハードウェア構成: | 2チャンネル入力、1チャンネル出力 |
| 制御コンピュータ | 1セット |
| 機能 |
正弦波制御、ランダム制御 言語：英語、中国語 |
| オペレーティングシステム | Microsoft Windows 7/8/10 |
| 加速度センサーLAB |
周波数範囲：1～12KHz 感度：30 ±10 pC/g 温度範囲：-40℃～160℃ |
| ヘッドエキスパンダーVT40CM | |
| テーブルサイズ | 400x400mm |
| 材質 | マグネシウム合金 |
| 周波数 | 最大2000Hz |
| 電気的要件: | |
| 電源 | AC 220V±10%, 50/60Hz、単相、900VA |
| 環境要件 |
温度：0～40℃ 相対湿度：0～80％、結露しないこと |

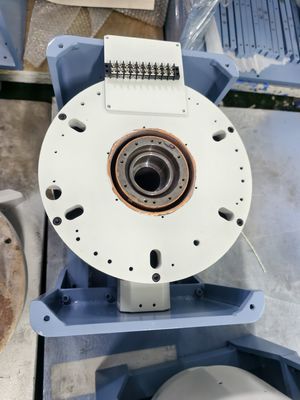

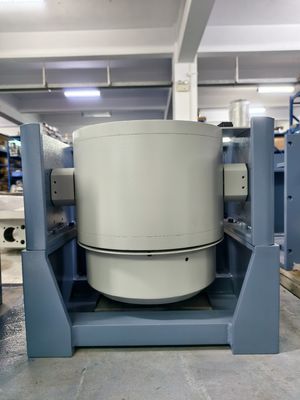

詳細画像:
