商品の詳細:
|
| 正弦力:: | 200 kn（20000 kg.f） | 衝撃力: | 400kn（40000kg.f） |
|---|---|---|---|
| 周波数範囲: | 5-2,200 Hz | マックス。加速度: | 100g |
| マックス。変位ピークピーク: | 76/63mm | マックス。ペイロード（kg）: | 1000kg |
| ハイライト: | 水で冷却された振動試験システム,20000kgf の振動試験システム,NASA-STD に準拠する振動テスト |
||

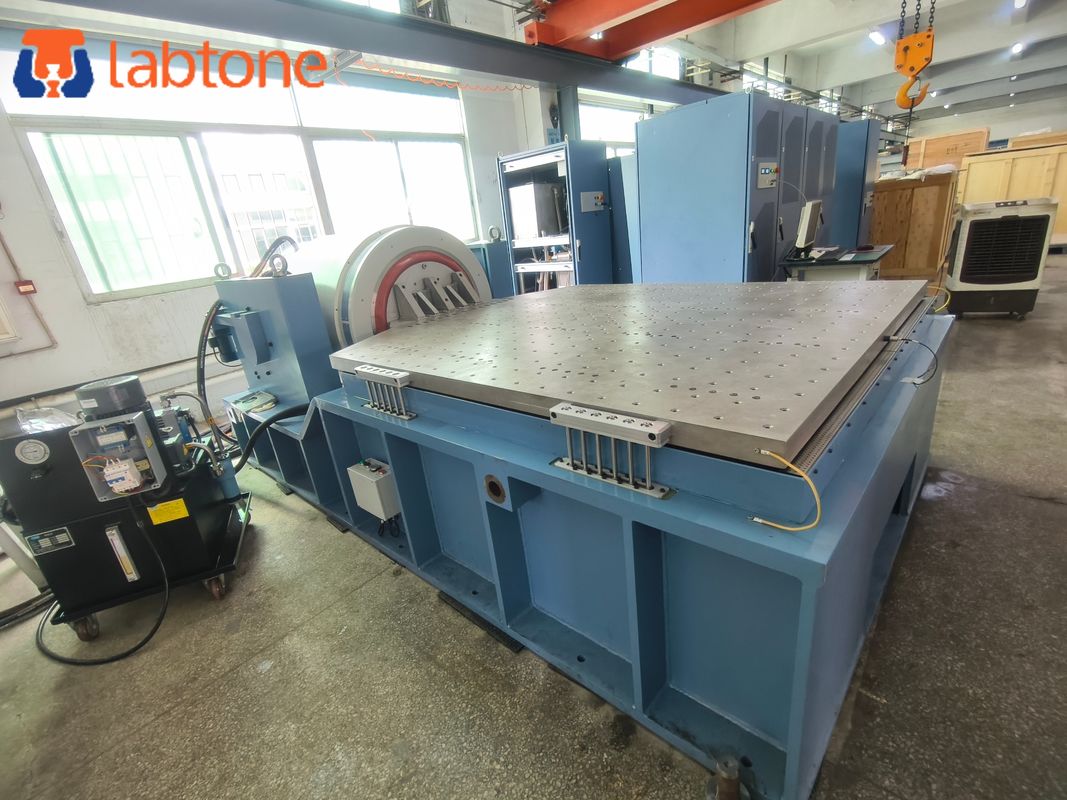

振動試験システム
電磁振動試験システムのEVシリーズは、実験室条件下での振動環境をシミュレートし、さまざまな振動試験用途における衝撃強度と信頼性をテストします。実験室では、振動試験システムを利用して、正弦波、ランダム、共振探索と保持、古典的な衝撃、道路モデルなどの再現シミュレーションを実現できます。これは、製品の品質保証、新製品の研究開発に不可欠です。
| 水冷式振動試験システム 6000kgf -25000kgf | |||||||
| モデル | EVW360 | EVW390 | EVW3100 | EVW3120 | EVW3160 | EVW3200 | EVW3250 |
| アンプモデル | LA60K | LA90K | LA100K | LA120K | LA160K | LA200k | LA250K |
| シェーカーモデル | E60T45 | E90T45 | E100T55 | E120T55 | E160T65 | E200T65 | E250T67 |
| 定格正弦波力(KN/Kgf) | 60/6000 | 90/9000 | 100/10000 | 120/120000 | 160/16000 | 200/20000 | 250/25000 |
| 定格衝撃力(KN/Kgf) | 120/12000 | 90/18000 | 200/20000 | 250/25000 | 320/32000 | 400/40000 | 500/50000 |
| 周波数範囲(Hz) | 5-2,700 | 5-2,700 | 5-2,500 | 5-2,500 | 5-2,200 | 5-2,200 | 5-2,000 |
| 最大加速度正弦波/ランダム(g) | 100/60 | 125/60 | 100/60 | 100/60 | 100/60 | 100/60 | 100/60 |
| 最大速度(m/s) | 2.0 | ||||||
| 最大変位ピークtoピーク(mm) | 76/63 | ||||||
| 最大ペイロード(kg) | 1000, (オプション2,000 ) | ||||||
| アーマチュア直径(mm) | 450 | 450 | 550 | 550 | 650 | 650 | 670 |
| 共振周波数 (Hz)(±5%) | 2,300 | 2,300 | 2,100 | 2,100 | 1,800 | 1,800 | 1,600 |
| 有効可動質量(kg) | 60 | 70 | 90 | 90 | 150 | 150 | 180 |
| ブロワー | C1 | C2 | |||||
| ブロワー電力 | 100 | 100 | 100 | 100 | 220 | 220 | 220 |
| ブロワー風量/圧力 | 150L/min 0.25-0.4Mpa | 200L/min 0.25-0.4Mpa | |||||
| システム電力 | 125 | 160 | 200 | 200 | 230 | 250 | 320 |
適合規格
IL-STD、DIN、ISO、ASTM、IEC、ISTA、GB、GJB、JIS、BSなど
主な用途:
特徴
パッケージ
バブルバッグ + 真空包装 + 合板ケース
