商品の詳細:
|
| マックス・サイナス・フォース:: | 300kg.fピーク（3kn） | 最大。ランダムフォース: | 300kg.f r.ms（3kn） |
|---|---|---|---|
| 周波数範囲: | 2 ～2500Hz | マックス。加速度: | 100g |
| マックス。変位: | 38のmm PP | マックス。速度: | 1.8m/s |
| ハイライト：: | 空冷振動テストシステム、UN38.3振動試験システム、バッテリーラボ振動テストシステム | ||
| ハイライト: | 300kg.f のピーク振動試験システム,空気冷却振動試験システム,バッテリーラボ振動試験システム |
||
はじめに
振動試験は、実際の環境下での反応を観察するために、部品やデバイスを励起または衝撃させるプロセスです。振動試験は、回路基板、航空機、船舶、ロケット、ミサイル、自動車、家電製品、その他の工業製品など、多くの分野で広く適用されています。
Labtoneは、振動試験と試験の全体的な提案を提供し、GB、GJB、UL、JIS、DIN、ISO、BS、MIL、IEC、ASTM規格を含む、国内外の規格に準拠した製品の品質証明書を提供できます。
| VGのパラメータ300-40 electrodynamic shaker | ||||
| 最大正弦波励起力 | 300Kgfピーク（3KN） | |||
| 最大ランダム励起力 | 300Kgf r.ms（3KN） | |||
| 最大衝撃励起力 | 600Kgfピーク（6KN） | |||
| 周波数範囲 | 2～2500Hz | |||
| 最大変位 | 38 mm p-p | |||
| 最大速度 | 1.8m/s | |||
| 最大加速度 | 100G（980 m/s2) | |||
| 最大負荷（正弦波）F=M.A | ||||
| 5G（49 m/s2) | 10G（98 m/s2) | 20G（196 m/s2) | 30G（294 m/s2) | |
| 57kg | 27kg | 12kg | 7kg | |
| 有効負荷 | 120 kg | |||
| 防振周波数 | 2.5 Hz | |||
| アーマチュアの直径 | Φ150 mm | |||
| アーマチュアの質量 | 3kg | |||
| テーブルネジ | 13×M8 | |||
| 磁束漏れ | ＜10ガウス | |||
| 許容偏心モーメント | 300N.m | |||
| シェーカーの寸法 | 800×565×670 mm | |||
| 重量 | 約480Kg | |||
| Amp3Kデジタルスイッチングパワーアンプ | |
| 出力 | 4KVA |
| 出力電圧 | 100V |
| 出力電流 | 30A |
| アンプ効率 | ≥90% |
| スイッチング周波数 | 116KHz |
| 信号対雑音比 | ≥65dB |
| ノイズ | ≤70dB |
| アンプの寸法 | 880 × 590 × 1125 mm |
| サーボ保護システム | |
| 機能: | 温度、気圧、過変位、過電圧、過電流、入力不足電圧、外部故障、制御電源、ロジック故障、入力相欠相など。 |
| デジタル振動コントローラー | |
| ハードウェア構成: | 2チャンネル入力、1チャンネル出力 |
| 制御コンピュータ | 1セット |
特徴:
動作原理:
仕様：EV203-EV220
| モデル | EV203 | EV206 | EV210 | EV220 |
| 振動発生器 | VG300/40 | VG300/50 | VG1000/50 | VG2000/50 |
| 周波数（Hz） | 2-2500 | 2-3000 | 2-3000 | 2-2500 |
| 最大励起力（kgf） | 300 | 600 | 1000 | 2000 |
| 最大変位（mmp-p） | 38 | 50 | 50 | 50 |
| 最大加速度（g） | 100 | 100 | 100 | 100 |
| 最大速度（cm/s） | 120 | 200 | 200 | 200 |
| ペイロード（kg） | 120 | 200 | 300 | 400 |
| アーマチュア質量（kg） | 3 | 6 | 10 | 20 |
| アーマチュア直径（mm） | Φ150 | Φ200 | Φ240 | Φ320 |
| 冷却方法 | 強制空冷 | |||
| 振動発生器重量（kg） | 460 | 920 | 1100 | 1600 |
| 振動発生器寸法L*W*H（MM） | 750*555*670 | 800*600*710 | 845*685*840 | 1200*870*1100 |
| パワーアンプ | Amp3k | Amp6k | Amp12k | Amp22k |
| 冷却方法 | 強制空冷 | |||
| パワーアンプ重量（kg） | 250 | 320 | 350 | 500 |
| パワーアンプ寸法L*W*H（MM） | 800*550*1250 | 800*550*1250 | 800*550*1520 | 800*550*1520 |
| ユーティリティ 要件 |
3相AC380V ±10% 50Hz | |||
| 総容量（KW） | 9 | 20 | 25 | 35 |
カスタマーサービス
プリセールス:
インセールス:
アフターセールス:

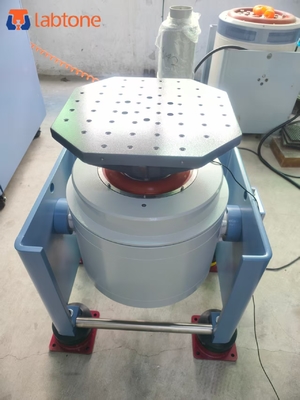

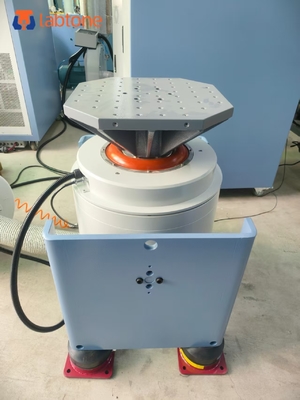

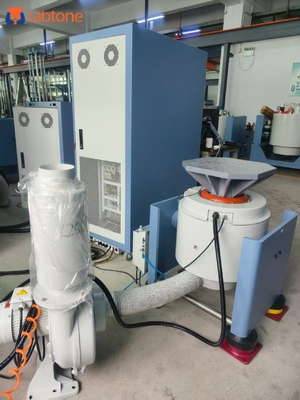

詳細な写真:
