商品の詳細:
|
| 正弦力:: | 1100kg.f （10kN） | 衝撃力:: | 2200kg.f （22kN） |
|---|---|---|---|
| 広さ:: | 51mm | 最大速度:: | 2.0m/s |
| ハイライト：: | 動電振動加振システム、振動試験装置 | ||
| ハイライト: | ASTM D999-01振動試験システム,バッテリー振動試験装置,シヌスランダムショック試験システム |
||

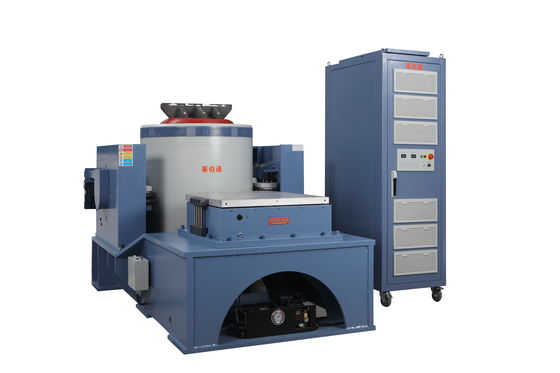

振動試験システム 記述
振動試験システムの完全なセットは,振動器,電源増幅器,振動測定制御システムで構成されています.MIL-STD のような 関連 国内 及び 国際 規格 に 準拠 する製品品質検査の技術的なサポートを提供するために,
| ポイント | 構成 | QTYは |
| A について | 振動装置 | |
| A11S24 シェイカー (気圧制御制御装置を含む) | 1セット | |
| B402S 吹風機 (サイレンサーとダクトを含む) | 1セット | |
| 横滑りテーブル HG50M | 1セット | |
| ヘッド拡張機 VT50CM | 1セット | |
| B について | パワー増幅器 | |
| LA10K電源増幅器 (フィールド電源を含む) | 1セット | |
| C について |
振動コントローラVCSは2 (ハードウェアと制御機能を含む プログラムソフトウェアCDS) |
|
| 加速計 (低騒音BNC-M5ケーブル長さ7mを含む) | 1セット | |
| パソコン(キーボード,マウス,モニターを含む) | 0セット | |
| D |
ドキュメント 操作説明書 試験報告 梱包リスト |
1セット |
| E について | A についてccessories について | |
| メンテナンス ツール | 1セット | |
| スタンダードスペア部品 | 1セット |
特徴
| シャイカーの仕様 | |
| シヌスピーク (Pk) | 1100Kg.fピーク (11KN) |
| ランダム (RMS) | 1100Kg.f rms (11KN) @ISO5344 |
| ショック (Pk) | 2200Kg.fピーク (22KN) @6ms |
| 使用可能な周波数 | DC3300Hz |
| 最大移動量 (p-p) | 51mm (2インチ) |
| 最大速度 | 2m/s |
| 最大加速 | シヌ:100g (980 m/s)2ランダム: 60G (588 m/s)2) |
| 垂直負荷サポート | 300 kg@0.7 MPa |
|
身体のススペンション 自然 周波数 (推力軸) |
2.5 Hz未満 |
| 防具直径 | フ240 mm |
| 装具の重量 | 11kg |
|
基本的共鳴 頻度 (裸の表) |
2600 Hz (名目) +/- 5% |
|
負荷の固定装置 ポイント (標準) |
16 ステンレス鋼 M10 挿入 |
| 流動密度 | <10ガウス |
| シェイカーの寸法 | 885×745×785mm |
| シャイカーの重さ | 1300kg |
| 電力増幅器の仕様LA10K | |
| 定額生産能力 | 10KVA |
| シグナルとノイズ比 | 65dB以上 |
| 増幅器の効率 | 90%以上 |
| 増幅器の全体的な寸法 | 615mmL × 920mmD × 1520mmH |

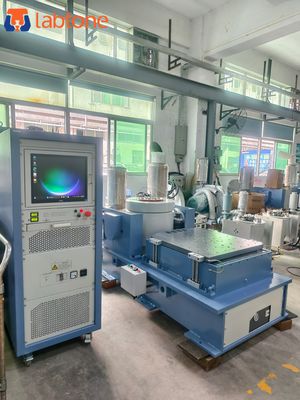

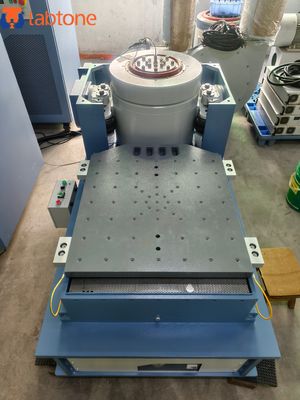

写真の詳細:
