商品の詳細:
|
| サインフォース: | 2400kg.f （24kN） | ランダムな力: | 2200kg.f （22kN） |
|---|---|---|---|
| 衝撃Froce: | 4400kg.f （44kN） | 変位: | 51mm |
| 最大加速: | 100g | ペイロード: | 400kg |
| Max.Velocity: | 2.0 m/s | 名前: | IEC60068-2-27 に準拠する22kN電動力学振動シェーカーシステム:2008 |
| ハイライト: | 22KN電磁振動試験機,振動試験システム IEC60068-2-27,保証付きの電動力学振動機 |
||
振動試験システムは、4つの主要コンポーネントで構成されています（図A-1を参照）：
| 項目 | 構成 | 数量 |
| 1） | 振動シェーカー | |
| A20S34シェーカー（空気圧センタリングコントローラーを含む） | 1セット | |
| B752Sブロワー（サイレンサーとダクトを含む） | 1セット | |
| ヘッドエキスパンダーVT80CM | 1セット | |
| 水平スリップテーブルHG80M | 1セット | |
| 2） | パワーアンプ | |
| LA20Kパワーアンプ（フィールド電源を含む） | 1セット | |
| 3) |
振動コントローラーVcs-02 （ハードウェアと制御機能プログラムソフトウェアCDSを含む） |
|
| 加速度計（長さ7m低ノイズBNC-M5ケーブルを含む） | 2セット | |
| コンピュータ（キーボード、マウス、モニターを含む） | 0セット | |
| 4) |
ドキュメント 取扱説明書、梱包リスト |
1セット |
| 5) | Accessories | |
| メンテナンスツール | 1セット | |
| 標準スペアパーツ | 1セット |
| シェーカー仕様 | |
| ピークサイン（Pk） | 2400Kgfピーク（24KN） |
| ランダム（RMS） | 2200Kgf rms（22KN）@ISO5344 |
| 衝撃（Pk） | 4400Kgfピーク（44KN）@6ms |
| 使用可能周波数 | DC～3000Hz |
| 最大変位（p-p） | 51mm（2インチ） |
| 最大速度 | 2m/s |
| 最大加速度 | サイン：100g（980 m/s2）;ランダム：60g（588 m/s2） |
| 垂直荷重支持 | 400 kg |
|
本体サスペンションナチュラル 周波数（推力軸） |
2.5 Hz未満 |
| アーマチュア径 | Φ340 mm |
| アーマチュア重量 | 約24kg |
|
基本共振 周波数（ベアテーブル） |
2,600 Hz（公称）+/- 5% |
|
負荷アタッチメント ポイント（標準） |
21ステンレス鋼M10インサート |
| 迷磁束密度 | 10ガウス |
| 許容部分力 | 500.N.M |
| シェーカー寸法 | 1190mmL×860mmD×1060mmH |
| パワーアンプ仕様LA20K | |
| 定格出力容量 | 22KVA |
| 信号対雑音比 | 65 dB以上 |
| アンプ効率 | 90%以上 |
| アンプ外形寸法 | 650mmL×920mmD×1780mmH |
1）頑丈なサスペンションシステムとリニアモーションガイディング、強力な運搬能力、優れたガイディング機能、高い安定性。
2）高静的剛性と低動的剛性のロードセンターエアバッグ、強力な運搬能力、振幅変動に対する完璧な性能。
3）高効率Dクラス電力スイッチング、3シグマピーク電流、低消費電力、最小限の 高調波歪み。
4）安全インターロックによる迅速な自己診断、高い安全性と信頼性
5）追加の基礎を必要としない振動プラットフォーム用のエアバッグ衝撃隔離装置、振動波の完全な再現と振動伝達の低減
6）さまざまな用途に対応する水平および垂直拡張プラットフォーム
7）シンプルなコントローラー操作
カスタマーサービス
プリセールス：
インセールス：
アフターセールス：

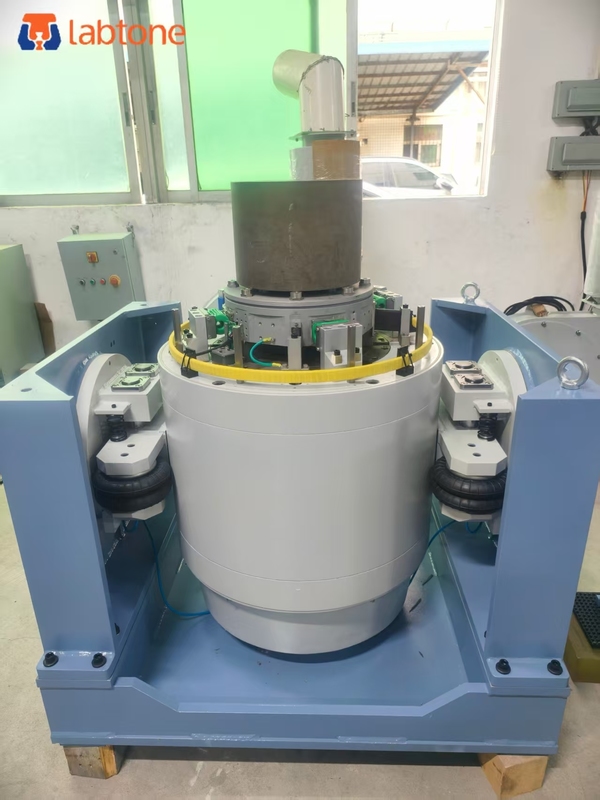

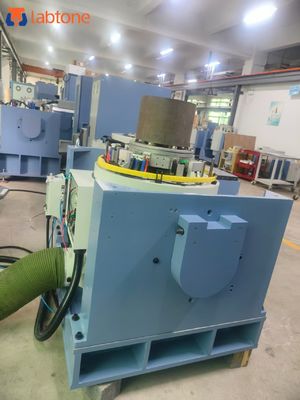

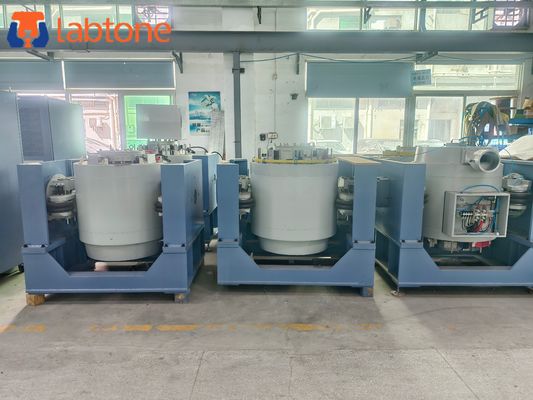

詳細画像：
