商品の詳細:
|
| 名前: | ランダムVIブレーションテストシステムは,MIL-Std-810FとMIL-Std-810G規格を満たしています. | 正弦: | 1000kg.f （10kN） |
|---|---|---|---|
| ショック: | 2000kg.f （20kN） | 広さ: | 51mm |
| 最高の速度: | 2.0m/s | 冷却方法: | エア冷却 |
| ハイライト: | MIL-Std-810F振動試験システム,MIL-Std-810G に準拠する振動テスト,ランダム振動試験システム |
||
ランダム振動試験システムはMIL-Std-810FおよびMIL-Std-810G規格に適合しています
振動試験システム 説明

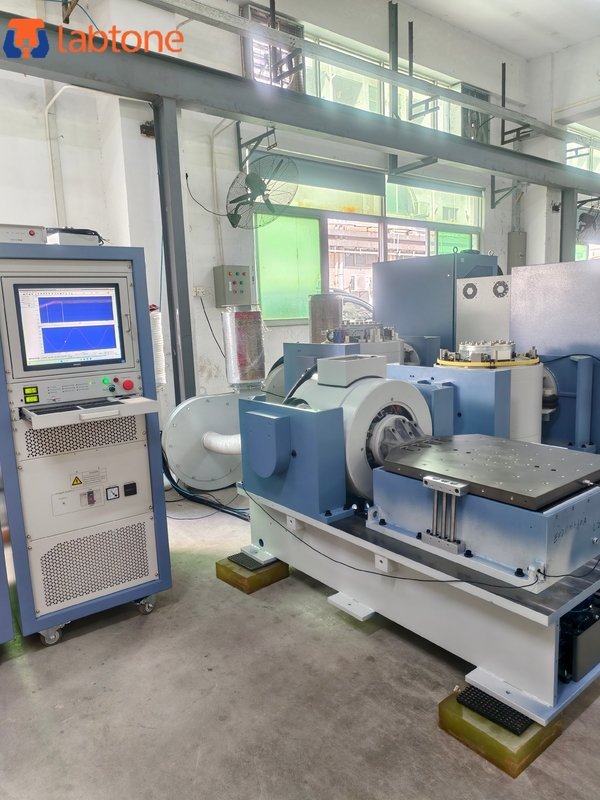

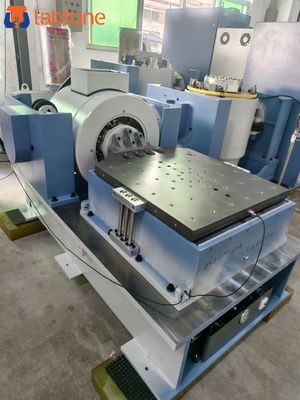

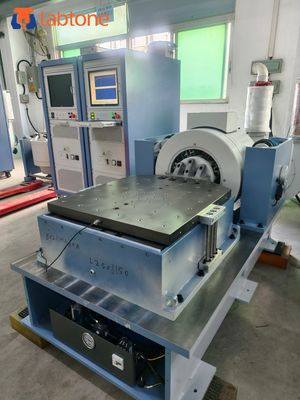

完全な振動試験システムは、シェーカー、パワーアンプ、振動測定制御システムで構成されており、関連する国内外の規格（MIL-STD、DIN、ISO、ASTM、IEC、ISTA、GB、GJB、JIS、BSなど）に準拠し、製品品質検査の確立に技術サポートを提供します
振動試験システム仕様：
|
モデル
|
EV103
|
EV203
|
EV106
|
EV206
|
EV210
|
EV220
|
|
周波数（Hz）
|
2-4000
|
2-2500
|
2-3000
|
2-3000
|
2-3000
|
2-2500
|
|
最大励起力（kgf）
|
300
|
300
|
600
|
600
|
1000
|
2000
|
|
最大変位
（mmp-p）
|
25
|
38
|
25
|
50
|
50
|
50
|
|
最大加速度（g）
|
100
|
100
|
100
|
100
|
100
|
100
|
|
最大速度（cm/s）
|
200
|
120
|
180
|
200
|
200
|
200
|
|
ペイロード（kg）
|
110
|
120
|
200
|
200
|
300
|
400
|
|
アーマチュア質量（kg）
|
3
|
3
|
6
|
6
|
10
|
20
|
|
アーマチュア直径（mm）
|
φ150
|
φ150
|
φ200
|
φ200
|
φ240
|
φ320
|
|
冷却方法
|
強制空冷
|
|||||
|
振動発生器重量（kg）
|
460
|
460
|
720
|
920
|
1100
|
1600
|
|
振動発生器寸法L * W * H（MM）
|
750 * 560 * 670
|
750 * 555 * 670
|
800 * 600 * 710
|
800 * 600 * 710
|
845 * 685 * 840
|
1200 * 870 * 1100
|
|
パワーアンプ
|
Amp3k
|
Amp3k
|
Amp6k
|
Amp6k
|
Amp12k
|
Amp22k
|
|
冷却方法
|
強制空冷
|
|||||
|
パワーアンプ重量（kg）
|
250
|
250
|
320
|
320
|
350
|
500
|
|
パワーアンプ寸法L * W * H（MM）
|
800 * 550 * 1250
|
|||||
|
ユーティリティ要件
|
3相AC380V ±10％50Hz
|
|||||
|
総容量（KW）
|
8
|
9
|
18
|
20
|
25
|
35
|
| アイテム | 構成 | 数量 |
| 1. | 振動シェーカー | |
| VG1000-50電磁振動シェーカー | 1セット | |
| BL-1000冷却ブロワー（サイレンサーを含む） | 1セット | |
| アーマチュアの自動センタリングシステム | 1セット | |
| 2. | パワーアンプ | |
| Amp12Kデジタルスイッチングパワーアンプ | 1セット | |
| サーボ保護システム | 1セット | |
| 電源供給 | 1セット | |
| 3. | デジタル振動コントローラー（統合計器キャビネット） | |
| 振動コントローラー | 1セット | |
| システム加速度センサー | 1個 | |
| コンピューター | 1セット | |
| 制御ソフトウェアインストールCD | 1セット | |
| 4. | 付属品 | |
| 接続ケーブルとダクトホース | 1セット | |
| 操作説明書、検査レポート、証明書、メンテナンスマニュアルなど | 1セット | |
| メンテナンスツール | 1セット | |
| 標準スペアパーツ | 1セット |
1）頑丈なサスペンションシステムとリニアモーションガイディング、強力な運搬能力、優れたガイディング機能、高い安定性。
2）高静的剛性と低動的剛性の負荷中心エアバッグ、強力な運搬能力、振幅変動に関する完璧な性能。
3）高効率Dクラス電力スイッチング、3シグマピーク電流、低消費電力、最小高調波歪み。
4）安全インターロックによる迅速な自己診断、高い安全性と信頼性
5）追加の基礎を必要としない振動プラットフォーム用のエアバッグ衝撃隔離装置、振動波の完全な再現と振動伝達の低減
6）さまざまなアプリケーション向けの水平および垂直拡張プラットフォーム
7）シンプルなコントローラー操作
* 技術コンサルティング：試験方法、実験室の計画と提案。
* 機器の選択：選択スキーム、FAQ。
* 当社の工場をご覧ください。
* マシンのインストール方法のトレーニング、マシンの使用方法のトレーニング。
* 海外で機械を修理できるエンジニア。
