商品の詳細:
|
| 名前: | ランダムVIブレーションテストシステムは,MIL-Std-810FとMIL-Std-810G規格を満たしています. | 正弦: | 1000kg.f （10kN） |
|---|---|---|---|
| ショック: | 2000kg.f （20kN） | 広さ: | 51mm |
| 最高の速度: | 2.0m/s | 冷却方法: | エア冷却 |
| ハイライト: | 保証付き振動試験システム,製品検査のための振動試験システム,基準に準拠する振動試験システム |
||
ランダム振動テストシステムは,MIL-Std-810FとMIL-Std-810G規格を満たしています.

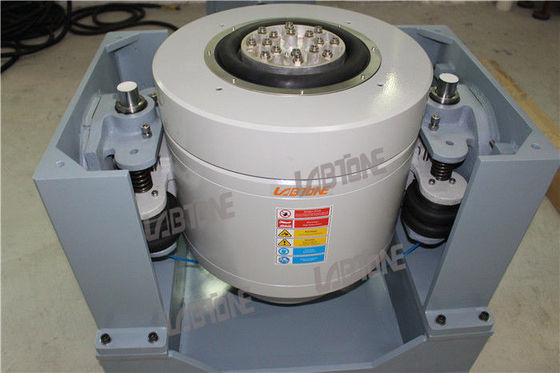

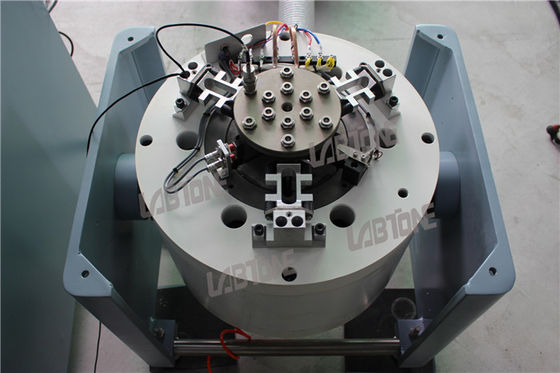

振動試験システム 記述
振動試験システムの完全なセットは,振動器,電源増幅器,振動測定制御システムで構成されています.MIL-STD のような 関連 国内 及び 国際 規格 に 準拠 し て おり,製品品質検査の技術的なサポートを提供するために,
振動試験システム 仕様:
|
モデル
|
EV103
|
EV203
|
EV106
|
EV206
|
EV210
|
EV220
|
|
周波数 ((Hz)
|
2〜4000
|
2-2500
|
2〜3千
|
2〜3千
|
2〜3千
|
2-2500
|
|
最大出力 ((kg.f)
|
300
|
300
|
600
|
600
|
1000
|
2000
|
|
マックス 移動
(mmp-p)
|
25
|
38
|
25
|
50
|
50
|
50
|
|
マックス 加速 (g)
|
100
|
100
|
100
|
100
|
100
|
100
|
|
最大速度 (cm/s)
|
200
|
120
|
180
|
200
|
200
|
200
|
|
パイロード (kg)
|
110
|
120
|
200
|
200
|
300
|
400
|
|
装具質量 (kg)
|
3
|
3
|
6
|
6
|
10
|
20
|
|
防具直径 (mm)
|
φ150
|
φ150
|
φ200
|
φ200
|
φ240
|
φ320
|
|
冷却方法
|
強制空気冷却
|
|||||
|
振動発生器重量 (kg)
|
460
|
460
|
720
|
920
|
1100
|
1600
|
|
振動発生器の寸法 L*W*H(MM)
|
750*560*670
|
750*555*670
|
800*600*710
|
800*600*710
|
845*685*840
|
1200*870*1100
|
|
パワー増幅器
|
Amp3k
|
Amp3k
|
アムペル6k
|
アムペル6k
|
アムピ12k
|
Amp22k
|
|
冷却方法
|
強制空気冷却
|
|||||
|
パワーアンプの重量 (kg)
|
250
|
250
|
320
|
320
|
350
|
500
|
|
電力増幅器の寸法 L*W*H(MM)
|
800*550*1250
|
|||||
|
ユーティリティ要件
|
3相 AC380V ±10% 50Hz
|
|||||
|
総容量 (KW)
|
8
|
9
|
18
|
20
|
25
|
35
|
| ポイント | 構成 | QTYは |
| 1. | 振動装置 | |
| VG1000-50 電磁振動振動器 | 1セット | |
| BL-1000 冷却吹風機 (サイレンサーを含む) | 1セット | |
| 固定器具の自動中心システム | 1セット | |
| 2. | パワー増幅器 | |
| Amp12Kデジタルスイッチングパワーアンプ | 1セット | |
| サーボ保護システム | 1セット | |
| 充電された電源 | 1セット | |
| 3. | デジタル振動制御器 (インテグレート計器) | |
| 振動制御装置 | 1セット | |
| システム加速センサー | 1個 | |
| パソコン | 1セット | |
| 制御ソフトウェアのインストールCD | 1セット | |
| 4. | アクセサリー | |
| 接続ケーブルと管管のホース | 1セット | |
| 操作説明書,検査報告,証明書,メンテナンスマニュアルなど | 1セット | |
| メンテナンス ツール | 1セット | |
| スタンダードスペア部品 | 1セット |
1) 頑丈な懸垂システムと線形運動誘導,強い荷重,良い誘導機能,高い安定性.
2) 負荷センターエアバッグ 静的硬さ高,動的硬さ低,持ち運び能力強,振幅変動に最適な性能.
3) 高効率のD級電源スイッチ,3シグマピーク電流,低電力消費,最小の調和歪み
4) セキュリティ・インターロックで迅速な自己診断,安全性の高い信頼性
5) エアバッグ 振動プラットフォームのためのショック隔離装置,追加の基盤を必要とせず,振動波の完璧な再現と振動伝達性の削減
6) 異なる用途のための水平および垂直拡張プラットフォーム
7) 制御装置の操作が簡単
* 技術相談:試験方法,実験室計画と提案
* 設備の選定:選定計画,FAQ.
* 工場をご覧下さい.
* 機械の設置や操作のトレーニング
* 海外で機械のサービスに利用可能なエンジニア
